Avec Systèmes de production d’énergie Toromont, vous collaborerez avec un fournisseur unique offrant un large éventail de solutions standards afin de vous livrer les produits et le service dont vous avez besoin pour assurer la continuité des activités dans vos installations.
Systèmes de production d’énergie Toromont Cat fournit des solutions clés en main personnalisées de production d’énergie conçues spécifiquement pour le secteur des centres de données. De la planification et de la conception à l’installation et à l’entretien, nous vous épaulerons à chaque étape de votre projet.
PRODUITS POUR CENTRES DE DONNÉES
T1000
Capacité
6 kVA
Tension d’entrée
208/240 V
Fréquence (Hz)
50/60 Hz, détection automatique
Tension de sortie
208/240 V
Facteur de puissance de sortie
0,8
Efficacité
CA/CC/CA > 89 %
1600 XPi
Capacité
3,6 à 22 kVA
Tension d’entrée
208/240 V
Fréquence (Hz)
45 à 65 Hz, détection automatique
Tension de sortie
240/208/120 V
Facteur de puissance de sortie
0,85
Efficacité
CA/CC/CA > 85 %
Série 4300
Capacité
30 à 50 kVA
Tension d’entrée
208 à 600 V triphasé/4 fils
Fréquence (Hz)
50/60 Hz
Tension de sortie
208 V triphasé/4 fils
Facteur de puissance de sortie
0,9
Efficacité
91 % sous charge nominale
88 % sous charge de 25 %
Série 4400
![Toshiba série 4400]( "ASC Toshiba série 4400")
Capacité
15 à 80 kVA
Tension d’entrée
208/120 V triphasé/4 fils
Fréquence (Hz)
50/60 Hz, détection automatique
Tension de sortie
208/120 V triphasé/4 fils
Facteur de puissance de sortie
0,9
Efficacité
91 % sous charge nominale
88,8 % sous charge de 25 %
Série G9000
![Toshiba série T1000]( "Unités Toshiba série T1000")
Capacité
100 à 2 000 kVA
Tension d’entrée
480 V triphasé/4 fils
Fréquence (Hz)
60 Hz
Tension de sortie
480 V triphasé/4 fils
Facteur de puissance de sortie
0,9 à 1,0
Efficacité
95,8 % à 96,5 % sous charge nominale
92,5 % à 94,9 % sous charge de 25 %
Série G8000
![Toshiba série T1000]( "Unités Toshiba série T1000")
Capacité
80 à 300 kVA
Tension d’entrée
480 V triphasé/4 fils
Fréquence (Hz)
50/60 Hz
Tension de sortie
480/277 V triphasé/4 fils
Facteur de puissance de sortie
1,0
Efficacité
90,6 % à 92,7 %
G2020
![Toshiba série T1000]( "Unités Toshiba série T1000")
Capacité
500 à 750 kVA
Tension d’entrée
480 V triphasé/3 fils
Fréquence (Hz)
50/60 Hz
Tension de sortie
480 V triphasé/3 fils
Facteur de puissance de sortie
1,0
Efficacité
98,2 % sous charge nominale
97,7 % sous charge de 25 %

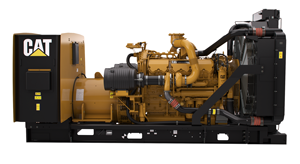

Pour les applications indispensables, rien de surpasse le rendement des génératrices de secours diesel. Notre gamme d’équipement diesel comprend certaines des génératrices les plus fiables et les plus efficaces de l’industrie.

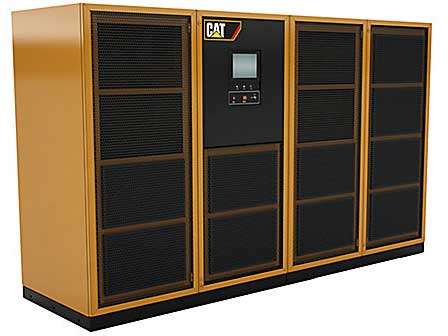

Cette technologie met en œuvre un volant intégré à forte densité énergétique qui emmagasine suffisamment d’énergie pour traverser les périodes de perturbations électriques telles que les creux et les pointes de tension ou d’intensité du courant. L’énergie emmagasinée peut être fournie immédiatement aux charges indispensables lors d’une perturbation de l’alimentation électrique.

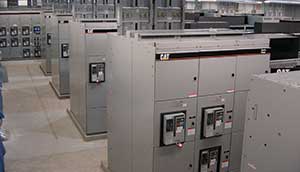

De la surveillance et la commande de l’énergie de secours et de la gestion des charges jusqu’aux installations de mise en parallèle de sources d’alimentation multiunités, que vous soyez sur place ou dans un site distant, notre appareillage de connexion est conçu pour gérer votre système de production d’énergie.
Panneau d’interrupteurs de dérivation pour entretien
Les panneaux d’interrupteurs de dérivation pour entretien à montage au sol ou au mur sont offerts en configurations comptant de deux à quatre disjoncteurs avec dispositifs facultatifs de verrouillage par serrure Kirk et de libération par solénoïde.
Armoires et bâtis pour batteries
Des armoires pour batteries harmonisées donnent un aspect uniforme à toute installation. Les unités ASC Toshiba fonctionnent aussi bien avec des batteries au plomb-acide régulées par vanne qu’avec des batteries à éléments ouverts.
Unité de distribution électrique
Toromont offre des unités de distribution électrique facultatives de plusieurs formats et capacités dotées de transformateurs internes à 480/208 V et de tableaux de commande à distance pour les systèmes triphasés.
ASC à volant série G9000
Les volants constituent une option de remplacement de stockage d’énergie qui peut se substituer aux batteries ou les compléter. Ils fournissent une option de stockage d’énergie sécuritaire et fiable dans un module robuste, léger et à faible encombrement avec un coût de cycle de vie peu élevé.
Armoire de distribution Toshiba
L’armoire de distribution Toshiba regroupe une unité ASC G9000 et un module de dérivation externe, un transformateur de sortie abaisseur de tension et un disjoncteur d’alimentation secondaire ou un tableau de distribution à 42 pôles dans une armoire compacte dont les dimensions et la couleur sont harmonisées aux armoires pour équipement.
Armoire de raccordement Toshiba
L’armoire de raccordement assure la synchronisation et la mise en parallèle des courants de sortie de multiples unités G9000 afin de créer des systèmes dont la puissance peut atteindre 6 000 kVA. Chaque armoire de raccordement, dont les dimensions et la couleur sont harmonisées à celles des autres armoires Toshiba, comporte un disjoncteur principal et un disjoncteur de dérivation ainsi qu’un disjoncteur d’isolement pour chacune des unités ASC reliées à l’armoire.
RemotEye II et III
Les cartes d’interface réseau RemotEye II et III offrent des fonctions de commande, d’analyse et de surveillance à distance du fonctionnement des unités ASC par l’intermédiaire des protocoles HTTP (navigateur Web) et SNMP. Les nombreuses fonctions de ces cartes d’interface comprennent des alertes par courriel, des alertes SNMP et l’arrêt progressif des serveurs et ordinateurs.
RemotRadar
L’application RemotRadar permet de surveiller à distance en temps réel jusqu’à 5 000 dispositifs RemotEye II et III et unités autonomes Remote-D à l’échelle mondiale. Son interface utilisateur graphique peut présenter les données sous forme de listes ou graphiques (cartes) pour faciliter la navigation. Le logiciel peut aussi transmettre des messages texte par lien téléphonique cellulaire.
EMD
Le module EMD est un dispositif complémentaire pour les unités Remote-D et RemotEye II et III. Il permet la télésurveillance de la température et du taux d’humidité ambiants. Les deux contacts supplémentaires programmables par l’utilisateur peuvent être utilisés avec n’importe quel appareil fournissant des résultats de circuit normalement ouvert ou fermé ou des résultats fondés sur des signaux élevés ou faibles.
Remote-D
Le module Remote-D est une unité de distribution électrique intelligente monophasée. Le panneau d’affichage avant montre l’état d’alimentation, l’intensité du courant et l’état de télésurveillance de chaque prise de sortie, qui peut être surveillée, contrôlée et configurée par lien HTTP (navigateur Web) ou SNMP. Les options de configuration comprennent la programmation de la mise sous tension ou hors tension des prises de sortie en fonction d’événements particuliers, des alertes par courriel, etc.
ProtoNode
Le module pour bus industriel permet la surveillance et le contrôle en temps réel fiables d’une unité ASC. De plus, comme il est compatible avec les protocoles industriels les plus populaires, tels que SNMP, Modbus TCP/RTU, BACnet IP/MSTP, AB EtherNet/IP et Metasys N2, il peut être facilement intégré à un système de gestion d’immeuble personnalisé. Le module ProtoNode est doté de connecteurs RS-232, RS-485 et Ethernet.
Accessoires pour ASC Toshiba
Panneau d’interrupteurs de dérivation pour entretien
Les panneaux d’interrupteurs de dérivation pour entretien à montage au sol ou au mur sont offerts en configurations comptant de deux à quatre disjoncteurs avec dispositifs facultatifs de verrouillage par serrure Kirk et de libération par solénoïde.
Armoires et bâtis pour batteries
Des armoires pour batteries harmonisées donnent un aspect uniforme à toute installation. Les unités ASC Toshiba fonctionnent aussi bien avec des batteries au plomb-acide régulées par vanne qu’avec des batteries à éléments ouverts.
Unité de distribution électrique
Toromont offre des unités de distribution électrique facultatives de plusieurs formats et capacités dotées de transformateurs internes à 480/208 V et de tableaux de commande à distance pour les systèmes triphasés.
ASC à volant série G9000
Les volants constituent une option de remplacement de stockage d’énergie qui peut se substituer aux batteries ou les compléter. Ils fournissent une option de stockage d’énergie sécuritaire et fiable dans un module robuste, léger et à faible encombrement avec un coût de cycle de vie peu élevé.
Armoire de distribution Toshiba
L’armoire de distribution Toshiba regroupe une unité ASC G9000 et un module de dérivation externe, un transformateur de sortie abaisseur de tension et un disjoncteur d’alimentation secondaire ou un tableau de distribution à 42 pôles dans une armoire compacte dont les dimensions et la couleur sont harmonisées aux armoires pour équipement.
Armoire de raccordement Toshiba
L’armoire de raccordement assure la synchronisation et la mise en parallèle des courants de sortie de multiples unités G9000 afin de créer des systèmes dont la puissance peut atteindre 6 000 kVA. Chaque armoire de raccordement, dont les dimensions et la couleur sont harmonisées à celles des autres armoires Toshiba, comporte un disjoncteur principal et un disjoncteur de dérivation ainsi qu’un disjoncteur d’isolement pour chacune des unités ASC reliées à l’armoire.
PRODUITS POUR CENTRES DE DONNÉES
Efficacité et fiabilité en tête du marché pour un large éventail de charges
Experts en service 24 heures par jour, 365 jours par année pour un soutien garanti au moment où vous en avez besoin
Plus de 100 techniciens spécialisés en production pour l’intervention sur place la plus rapide qui soit
Conçus pour les systèmes redondants, dans les applications où une panne de courant est inacceptable
FAQ
La principale différence entre les centres de données de niveau III et de niveau IV a trait au degré de redondance. Les centres de niveau III ne sont pas protégés des pannes de courant advenant des incidents graves affectant différents composants d’infrastructure. Les centres de données de niveau IV sont protégés par une redondance complète sur les plans des circuits électriques, du refroidissement et du réseau. Pour obtenir une description des niveaux de centres de données, consultez notre tableau comparatif.
La redondance est le redoublement des composants essentiels dans le système d’un centre de données afin d’en accroître la fiabilité. Dans tout centre de données, plus la redondance est complète et plus faible est la probabilité qu’un arrêt de service se produise.
Dans un centre de données présentant une redondance de type N+1, si 10 unités ASC sont nécessaires pour assurer le fonctionnement normal du centre, celui-ci doit être doté de 10 unités ASC et d’une unité supplémentaire afin de réduire la probabilité d’un arrêt de service. Pour atteindre une redondance de type 2N, le même centre de données comptant 10 unités ASC de base doit être doté d’un total de 20 unités ASC, soit 10 en mode de fonctionnement normal et 10 autres unités de secours. De plus, dans un centre présentant une redondance de type 2N, tout l’équipement doit fonctionner indépendamment sans point unique de défaillance, ce qui n’est pas exigé pour la redondance de type N+1.
Reportez-vous à notre guide de niveaux de centres de données pour connaître les exigences relatives à la redondance associées à chaque niveau.
Un centre de colocalisation est un centre de données dans lequel des clients louent l’espace dont ils ont besoin d’un fournisseur de services de centre de données. La colocalisation élimine la nécessité pour les clients de construire et d’entretenir leur propre centre de données.
Quatre raisons font en sorte que le Canada devient un emplacement de choix pour les nouveaux centres de données :
- Climat : le climat plus frais (avec des périodes hivernales) réduit considérablement les coûts de refroidissement de l’équipement.
- Infrastructures : le Canada offre de l’électricité bon marché, un accès à de vastes étendues d’eau et des connexions Internet rapides et fiables.
- Stabilité politique : la sécurité et la protection des renseignements confidentiels sont des aspects critiques pour les centres de données.
- Mesures incitatives : le gouvernement canadien offre des subventions de recherche, du financement et des avantages fiscaux aux centres de données situés au Canada.
Le taux d’efficacité d’une unité ASC correspond au pourcentage d’énergie électrique entrante qui est utilisée pour alimenter les charges essentielles des utilisateurs, comparativement à la quantité d’énergie dissipée à l’intérieur de l’unité ASC. De prime abord, deux unités ASC qui affichent un taux d’efficacité de fonctionnent à une efficacité de 96 % peuvent sembler égales, mais il importe de noter que la plupart des fabricants d’unités ASC ne publient des cotes d’efficacité que sous une charge nominale, c’est-à-dire équivalant à 100 % de la capacité de l’unité. Dans un centre de données comportant un niveau élevé de redondance, les unités ASC fonctionnent généralement sous des charges correspondant à 20 à 60 % de leur capacité nominale et pour lesquelles le taux d’efficacité est habituellement inférieur.
Comme vous pouvez le voir sur la courbe d’efficacité ci-contre, le taux d’efficacité de l’unité ASC G9000 se maintient à plus de 95 % avec une charge de 25 % (zone de fonctionnement type des centres de données), alors que les produits des concurrents, dépourvus de la technologie IGBT n’atteignent que 86 % d’efficacité, ce qui engendre pour les clients des frais d’énergie élevés mois après mois.
Une unité ASC en ligne à double conversion offre le niveau le plus élevé de protection de l’alimentation électrique. L’unité ASC en ligne fournit une alimentation électrique stable et pure aux charges indispensables en convertissant et en conditionnant l’électricité secteur en courant continu (CC), puis de nouveau en courant alternatif (CA). Pour en savoir plus sur les technologies d’unités ASC en ligne, cliquez ici.
